Analyse comparative du systeme miniature MGN15C 200mm
Par rapport aux systemes de guidage sur tiges cylindriques ordinaires, le guide lineaire miniature MGN offre une rigidite bien superieure sous charge. Cette version MGN15C de 200mm de long repond aux exigences de stabilite les plus strictes de la petite mecanique.
Patin C vs Patin H : Le choix de la compacite

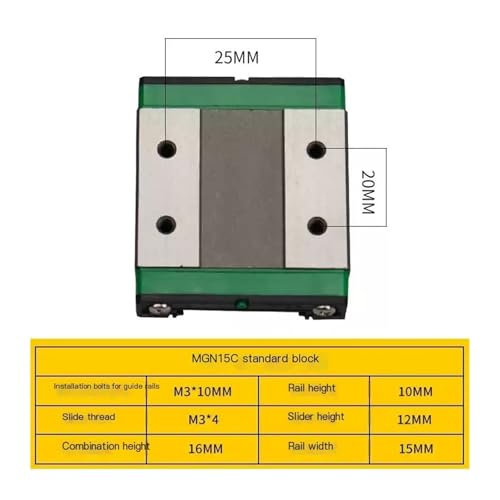

Le chariot de type MGN15C inclus dans ce kit se distingue par sa longueur reduite par rapport a la version H. Cela permet de maximiser la course utile sur un petit rail de 200mm, tout en maintenant un niveau de precision rigoureux sur l'ensemble de la trajectoire.
Proprietes et structures du produit
- Rigidite torsionnelle : Le rail plat empeche la rotation du chariot autour de l'axe de deplacement.
- Repartition des charges : Les quatre points de contact des billes stabilisent le patin face aux forces laterales.
- Format mini : Ideal pour remplacer des guidages encombrants sur des machines de bureau.
Donnees techniques du modele
| Critere de performance | Mesure nominale |
|---|---|
| Largeur du rail MGN15 | 15 mm |
| Longueur de deplacement utile | Environ 150 mm (avec patin installe) |
| Type de chariot mobile | MGN15C a bride standard |
Ce guide lineaire miniature est le choix ideal pour faire evoluer une configuration existante vers un systeme plus precis et plus durable.
