Technologie de guidage parallèle : Vérin de table MXH

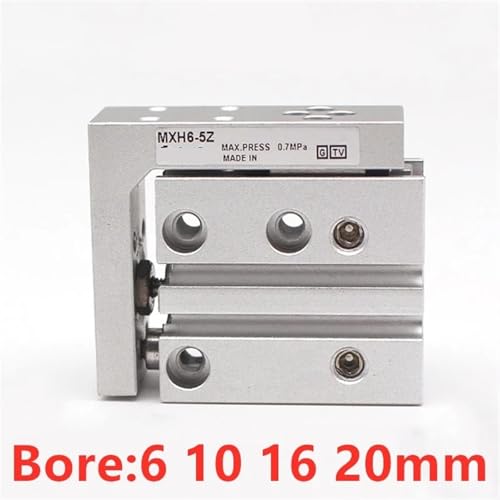

La spécificité du vérin coulissant compact pneumatique MXH réside dans sa table supérieure mobile qui coulisse parallèlement au corps de l'actionneur. Cette architecture mécanique offre une surface de montage plane et stable, dotée de multiples taraudages pour fixer facilement des pinces pneumatiques, des ventouses ou des outils de micro-manipulation. Le modèle présenté possède un alésage de 16 mm et une course de 25 mm.
Détails de construction et dimensions
| Composant | Matériau / Filetage |
|---|---|
| Corps du vérin | Alliage d'aluminium anodisé |
| Tige et table | Acier inoxydable ou carbone |
| Orifices de pression | M5x0,8 |
| Mode de fonctionnement | Double effet pneumatique |
Fluidité et étanchéité industrielles
Le système à double effet exploite l'air comprimé pour piloter activement les deux phases du mouvement. Cela permet des cadences élevées sans dépendre d'un ressort de rappel, souvent source de défaillances. Les joints d'étanchéité en nitrile ou polyuréthane assurent une excellente isolation pneumatique face aux poussières environnantes.
Points clés de performance
- Rapport taille-puissance optimisé pour la robotique industrielle.
- Excellente résistance au fléchissement sous charge latérale.
- Montage polyvalent grâce aux trous de fixation latéraux et inférieurs.
